CSBW系列抗干擾凈化型交流穩壓器是我廠參考國內外先進技術，并根據客戶實際用電情況設計生產的新一代凈化型節能型交流穩壓電源。主要針對用戶供電網絡存在的電磁干擾及電壓波動起到抑制及穩定作用；該系列產品與其它型式的穩壓器相比，具有容量大、安裝方便、效率高、無波形畸變、電壓線性調節平穩等優點、適用負載廣泛，能承受瞬時超載，可長期連續工作，保護功能齊全（設有EMI濾波功能、過欠壓保護、過流過載保護、短路保護、缺逆相保護、機械故障保護等保護功能）。
應用范圍：該系列產品主要應用于存在電磁干擾的用電場所、工礦企業設備、農業、印刷設備、醫療設備、數控機床、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、微機機房、電腦控制設備、紡織設備、空調、廣電設備、賓館及家電、照明設備等一切需要穩壓的場所。

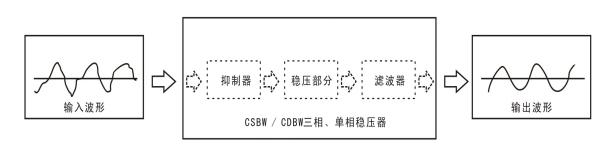

一，工作原理
主電路加裝EMI濾波系統、采樣電路經過AD真有效值采樣模塊實時檢測電壓信號經過真有效值控制電路芯片轉換高速精密運算同時觸發控制系統高速比較器將信號輸送至CPU單片機控制系統根據wenkechina預先設定的參數驅動控制伺服驅動單元觸發伺服電路調節系統從而改變補償電路電壓的增減，達到穩定的輸出電壓。
二，主要技術參數
型 號指 標 | CSBW系列抗干擾凈化型交流穩壓器 | |
輸 入 特 性 | 輸入電壓范圍（VAC） | 常規產品：三相（線電壓）380V±20% （即：304V-456V） |
頻 率（Hz） | 50Hz/60HZ | |
相數 | 3?（三相五線制） | |
輸
出
特
性 | 輸出電壓（VAC） | 常規產品380V±1到5%可任意設定輸出電壓 |
額定容量 | 此系列具備容30KVA到3000KVA | |
工作頻率（Hz） | 50Hz/60Hz | |
響應速度 | 輸入電壓相對于額定值躍變在±10%時穩定時間小于1s | |
波形 | 輸出電壓波形與輸入電壓波形相比較，其相對諧波含量的增量≤1%。 | |
過載能力 | 過載60%情況下，持續時間≥5min | |
效率 | ≥98% | |
其 它 特 性
| 顯示功能 | 能顯示輸入輸出電壓、輸出電流值，及故障告警狀態指示等。 |
顯示方式 | 指針顯示、LED數碼顯示、LCD液晶屏顯示（可選配置） | |
告警及保護功能 | 具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，及故障有條件自動轉旁路功能，并在故障恢復后，能夠自動恢復穩壓供電。 | |
工作溫度（℃） | -15℃+55℃ | |
耐壓及絕緣 | 耐壓2000V電壓一分鐘無擊穿無弧；絕緣＞5MΩ 。 | |
相對濕度（RH） | 10%-90% | |
海拔高度 | ≤1500M,1500~4000M之間根據國標GB/T3859.2，每增加100M功率降低1%。 | |
噪音(dB) | ＜55dB | |
防護等級 | 室內IP20 、 室外IP25 | |
執行標準 | 整機執行標準為 JB\T 7067—2002 ， 溫升限值符合GB6450-86標準。 | |
備 注：以上為常規產品指標，特殊要求需和我公司技術部商定確認。 | ||
三，規格型號
型 號 規 格 | 容量KVA | 電流(A) | 產品尺寸（cm） 寬*深*高 | 毛 重（kg） |
CSBW-30KVA | 30 | 45A | 550*750*1000 | 230KG |
CSBW-50KVA | 50 | 76A | 250KG | |
CSBW-80KVA | 80 | 121A | 290G | |
CSBW-100KVA | 100 | 152A | 650*850*1150 | 300KG |
CSBW-120KVA | 120 | 182A | 320KG | |
CSBW-150KVA | 150 | 227A | 730*950*1500 | 480KG |
CSBW-180KVA | 180 | 273A | 500KG | |
CSBW-200KVA | 200 | 303A | 530KG | |
CSBW-225KVA | 225 | 341A | 730*950*1550 | 550KG |
CSBW-250KVA | 250 | 379A | 600KG | |
CSBW-300KVA | 300 | 455A | 1200*900*1900 | 680KG |
CSBW-320KVA | 320 | 486A | 860KG | |
CSBW-350KVA | 350 | 530A | 910KG | |
CSBW-400KVA | 400 | 608A | 1100KG | |
CSBW-450KVA | 450 | 681A | 1200*1000*2000 | 1200KG |
CSBW-500KVA | 500 | 760A | 1300KG | |
CSBW-600KVA | 600 | 912A | 1050*750*2200雙柜 | 1500KG |
CSBW-800KVA | 800 | 1216A | 1200*850*2200 1050*850*2200 | 1750KG |
CSBW-1000KVA | 1000 | 1519A | 1850KG | |
CSBW-1200KVA | 1200 | 1823A | 1950KG | |
三相容量最大可做到3000KVA ；特殊規格請聯系我公司技術部確認。 | ||||
應用于存在電磁干擾的用電場所、工礦企業設備、農業、印刷設備、醫療設備、數控機床、交通、郵電、軍事、鐵路、科研文化等領域。
 |
