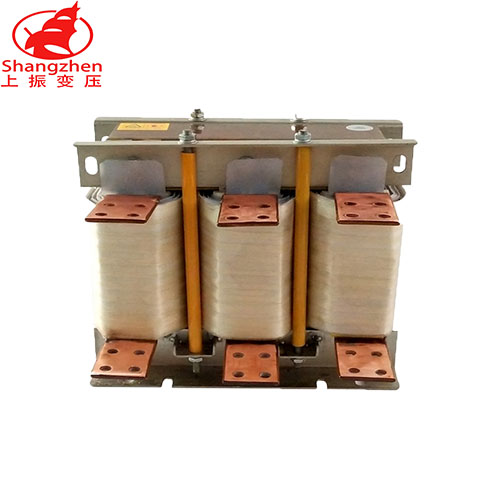

大電流輸出電抗器

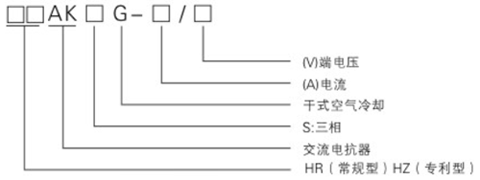

一、型號含義

二、用途

該系列產品通常與變頻器的輸入或者輸出端相串聯，變頻器在工作時會產生較大的諧波，安裝了進線電抗器可以抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其它元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響；安裝了出線電抗器可以鈍化變頻器輸出電壓（開關頻率）的陡度，減少逆變器中的功率元件的擾動和沖擊。提高功率因數、改善電網質量、平抑波形，是變頻與電機間的重要元件之一。

三、進出線電抗器結構特點

1.      該電抗器為三相，均為鐵芯干式。

2.      鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器氣隙在運行過程中不發生變化。

3.      線圈采用F級漆包扁線繞制，排列緊密且均勻，外表不包絕緣層，且具有極佳的美感和較好的散熱性。

4.      電抗器的線圈和鐵芯組裝成一體后經過預烘、真空浸漆、熱烘固化等一系列工藝流程后，使電抗器線圈和鐵芯牢固成一體，大大減小了運行時的溫升及噪聲。

5.      電抗器芯柱部分緊固件采用無磁性材料，減少運行時的渦流發熱現象。

6.      外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。

7.      該電抗器具有體積小、重量輕、外觀美等優點。

四、使用條件

1. 海拔高度不超過2000米。2.運行環境溫度-25℃～＋45℃，相對濕度不超過90％。3.周圍無有害氣體，無易燃易爆物品。4.周圍環境應有良好的通風條件。
