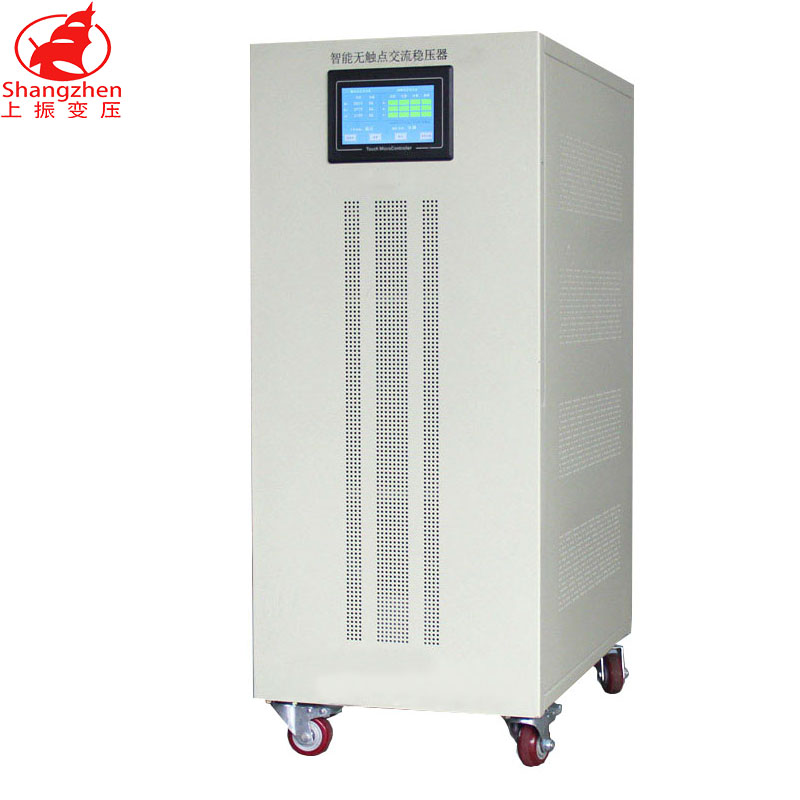

智能型無觸點交流穩壓器是我公司（wenkechina）根據目前結合我國用電網絡情況而開發研制的新一代智能型交流穩壓器，屬于節能環保型穩壓產品。它集微機程序處理、光電傳遞、無觸點開關啟動、人機界面顯示、交流補償穩壓技術于一體。具有高效節能、調節響應快速、無噪音、無觸點、抗干擾、分相自動調節/統一自動調整等功能；同時具備功能齊全、運行可靠、長壽命、免維修等特點，另外我公司同時給此系列產品開發了遠程監控軟件并配置了RS-232/485接口（客戶可選擇配置）可實現遙控、遙信和遙測。
應用范圍：數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、工礦設備、廣電設備、通訊設備等，尤其適用于電網波動幅度大、電壓瞬間突變及需要無噪音的環境

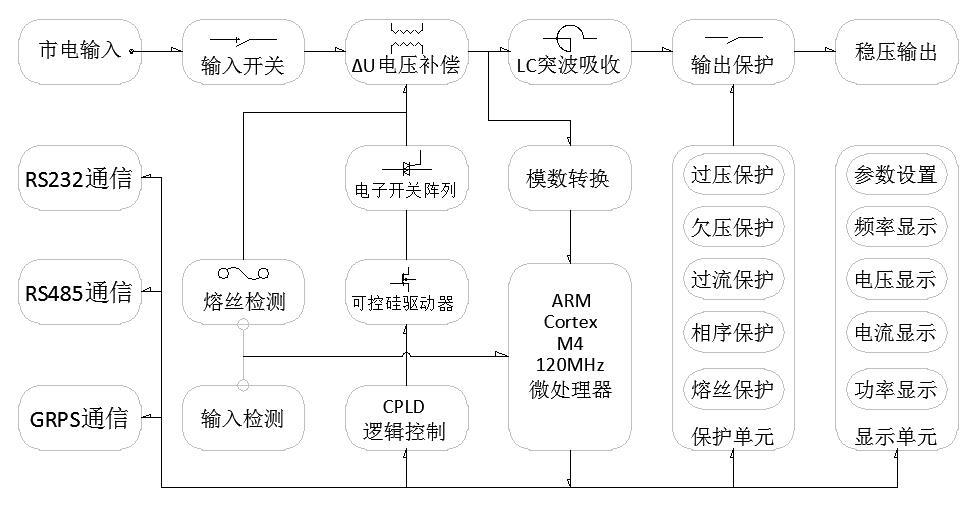

一、工作原理：
根據電網線路輸入電壓的變化，采用微電腦（MCU+PLD+12位高速AD）智能檢測，將變化電壓的模擬信號轉換成數字信號，通過微電腦經過預編程序進行數據處理并輸出指令傳輸到光電耦合器控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡、免維護。

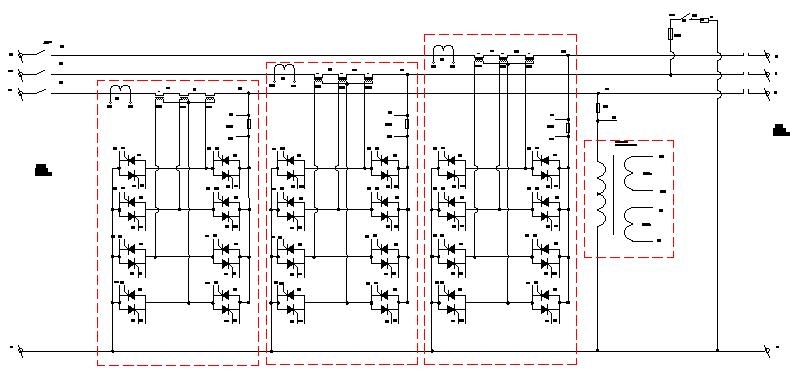

二、電氣原理圖：
三、主要技術指標：
型 號 容 量 | ZBW 三相 (10KVA---1500KVA) 、ZDBW單相（3KVA---150KVA） | |
輸入 | 輸入電壓范圍 | 三相380V ±20%范圍 \ 單相220V±20%范圍 （即：三相304VAC~456VAC、單相 176V到264V） |
工作頻率 | 50/60HZ | |
輸出 | 額定輸出電壓 | 三相線電壓380VAC±1%到±5%可設定；單相相電壓380VAC±1%到±5%可設定 |
穩壓輸出精度 | ±（1~5）%可選擇（常規設定為±2%） | |
響應速度 | 響應速度快速一個電源周波≤20ms | |
波形失真 | 不產生附加波形畸變。 | |
效率 | ≥98% | |
三相不平衡度調整 | 自動調整三相電壓平衡度 | |
延時輸出 | 自動檢測先穩壓再輸出（保護后端設備不受電壓沖擊） | |
保護 功能 | 過壓保護 | 輸出相電壓超過10%（245V），切斷輸出或不間斷轉至旁路輸出 |
欠壓保護 | 輸出相電壓低于10%（195V），切斷輸出或不間斷轉至旁路輸出 | |
缺相保護 | 輸入電網發生缺相或逆相時自動切斷輸出 | |
過載保護 | 自動檢測過載時根據設定時間切斷輸出（時間根據要求設定，常規出廠設定2分鐘） | |
過流保護 | 自動檢測微機控制及輸出斷路器雙重保護 | |
短路保護 | 自動檢測微機控制及輸出斷路器雙重保護 | |
四、主要性能特點：
響應速度快 | 12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速控制補償電壓 |
多種調整方式 | 自動判斷：微電腦自動分析應該進行同調或分調 統調：當設定同調時，AD同時微機采集A、B、C三相電壓的真有效值進行平均值計算，給出指令進行驅動控制補償，可以有效提高三相電壓的不平衡度 |
三相自動 平衡功能 | 三相分調：當設定分調時，三相電壓獨立采樣、獨立調整，保證三相電壓自動調整到精度范圍內，特別適合單相負載不平衡的情況。自動判斷：微電腦自動分析應該進行同調或分調 |
測量技術先進 | 12位AD采集，單片機進行數字濾波及真有效值計算 |
控制精確高 | 高精度可編程邏輯運算電路與單片機的完美結合 |
人性化的界面 | 通過操作面板觸摸鍵可以直接設定各種指標參數及功能。 |
輸出波形無失真 | 無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理。 |
抵抗諧波干擾 | 真有效值電壓檢測有效杜絕諧波干擾產生的精度誤差。 |
負載范圍廣 | 可廣泛應用在阻性、容性、感性負載。 |
緩起動抗沖擊 | 具有先穩壓再輸出功能。 |
保護功能全 | 當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 |
電壓電流顯示 | 電壓、電流分別真有效值數字顯示（可顯示三相或單相參數） |
五、規格型號：
規格型號 | 額定容量(KVA) | 輸入電壓范圍 (V) | 輸出電壓（V） | 額定輸出電流 (A) | 外形尺寸 (mm) 寬X厚X高 | 重量 (kg) |
ZBW-3 | 3 | 單相 176V~264V | 單相 220V±5% 可設定 | 14 | 250×500×500 | 23 |
ZBW-5 | 5 | 23 | 250×500×500 | 30 | ||
ZBW-10 | 10 | 45 | 350×600×600 | 45 | ||
ZBW-20 | 20 | 91 | 350×600×600 | 85 | ||
ZBW-30 | 30 | 136 | 660×660×1400 | 100 | ||
ZBW-50 | 50 | 227 | 660×660×1400 | 150 | ||
ZBW-10 | 10 | 三相 304V~456V | 三相 380V±5% 可設定 | 15 | 500×500×1000 | 140 |
ZBW-20 | 20 | 30 | 170 | |||
ZBW-30 | 30 | 46 | 600×600×1000 | 185 | ||
ZBW-50 | 50 | 76 | 200 | |||
ZBW-80 | 80 | 121 | 660×660×1300 | 320 | ||
ZBW-100 | 100 | 152 | 330 | |||
ZBW-150 | 150 | 228 | 800×700×1600 | 450 | ||
ZBW-180 | 180 | 274 | 500 | |||
ZBW-200 | 200 | 304 | 850X800X1800 | |||
ZBW-225 | 225 | 342 | 530 | |||
ZBW-320 | 320 | 486 | 1100×950×2000 | 630 | ||
ZBW-400 | 400 | 608 | 750 | |||
ZBW-500 | 500 | 760 | 1200×1000×2200 | 870 | ||
ZBW-600 | 600 | 912 | 980 | |||
注：三相最大容量目前可設計生產到1500KVA其它容量及特殊規格要求請聯系與我公司技術部確定設計。 | ||||||
